汽车收音机接线图大全(别克通用系列主机如何搭建测试平台，我们来看下如何接线)

今天来聊一下这两个模块，这两个模块是装在别克、凯迪拉克、雪佛兰通用系列车子上的收音机模块、人机模块，主要是这两个模块来实现导航娱乐系统。这个机器其实之前维修的也比较少，陆陆续续的也接了一些单，今天和大家聊一下。

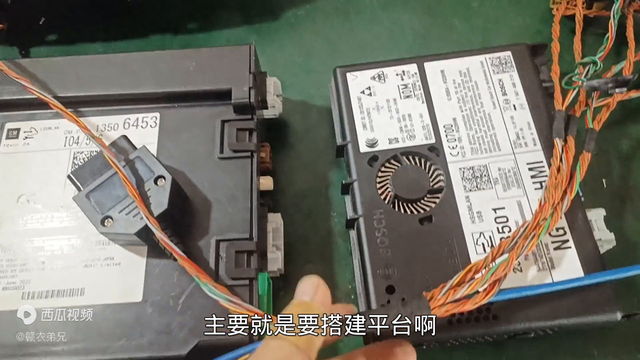

这种机器维修主要就是要搭建平台，搭建平台就需要这一套线束，限速才能在平台上把收音机模块和人机模块显示屏通起来点亮，维修的时候需要把它点亮才可以正常维修。现在来看一下线的接线以及平台是如何点亮的。

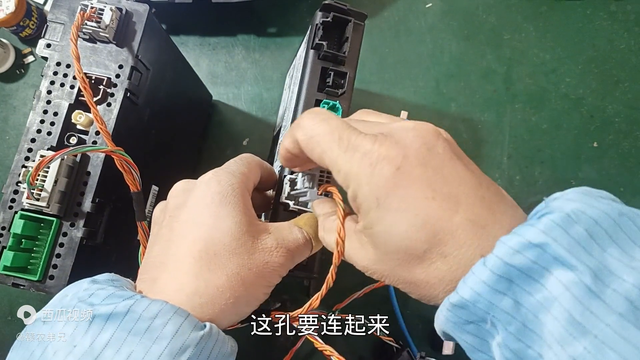

·收音机模块这边把这两个线插进去，线都做好的有定义直接插就可以，插进然后再插这个孔，插好这个孔，人机模块也要连起来。连接模块从这里这孔要连起来，然后这个孔也要连起来。

·连好之后人机模块这里还有一个视频传输线，视频传输线是通过USB接口把它插进去。插进去之后这里还有几个头子，给大家看一下，这个线是可以接功放的，因为有一些这种机器是独立功放，独立功放就需要接头和这个头。现在这个头是插在一起短接起来，不短接起来也开不了机，因为机器要形成回路才能开机。

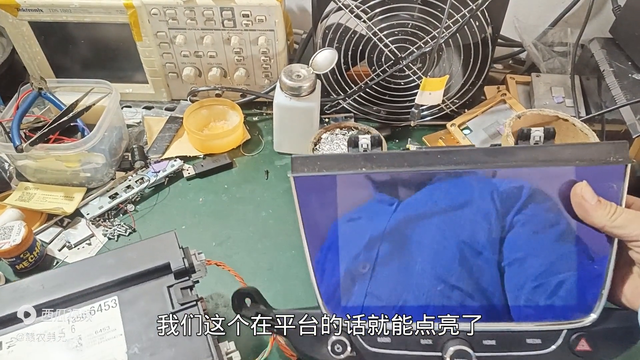

·插好之后这边是直接插汽车的odb，插汽车解防盗的。这里插显示屏，显示屏插两个口，第一个口是插这个，主要是电源还有r通讯，这里还有一个口是视频传输。插上这几个口之后在平台就能点亮了。

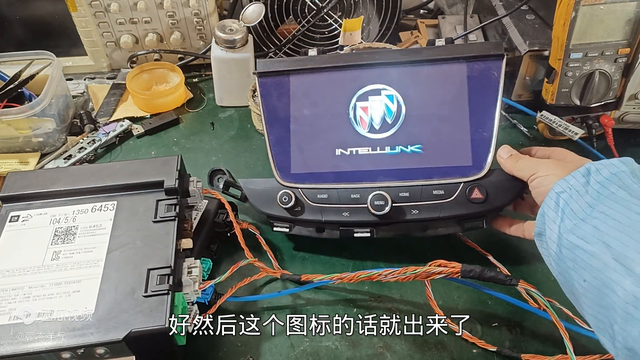

·把线插好，这里接入12伏电源进去，这里接正负，把它接好。接好之后给它开机，开机是需要通过按钮开机的，按开机，图标就出来了。在平台测试大概就是这样，需要这一套线把它搭起来。如果没有这一套线修机器也是无从下手，因为没法测试就没法修。

这个是在平台搭建的测试环境，主要是这些线，这个是别克的屏，像这种雪佛兰的屏也是可以一样的，也是这样去插的，包括凯迪拉克的，凯迪拉克也是这样用这套线去插好，插进去，这个是雪佛兰的，插好之后也开机，开机也要按电源键才能开，这个就开起来了，它出现别克的标，因为这个机器是别克的这一套，如果雪佛兰的一套就出现雪佛兰的标。

这就是在平台搭建的测试条件，如果需要线材的朋友可以联系我，线材也是有的。平台搭建好了再来修机器，先要确保平台搭建是能正常点亮的，这一套就是不开机，也是一位网友寄过来的，待会就用这一套平台去维修人机和收音机，只要它的人机和收音机其中有一个模块坏掉就会导致不开机。
