迈腾汽车导航(全新大众迈腾导航仪不显示倒车影像与OPS画面)

2025年02月07日 来源： 点击：次

故障现象：车辆 RNS315 导航仪倒车影像以及 OPS（可视停车辅助系统 ）画面不显示，偶发故障。

诊断过程：

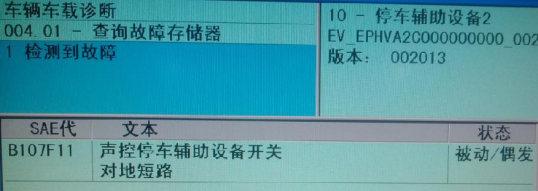

1、 VAS5052 检查控制单元 10-停车辅助设备 2 存在故障码：

全新大众迈腾导航仪不显示倒车影像与OPS画面

2、倒车影像系统、 OPS 系统是两个不同的控制系统，导航仪可以理解为是前两者的一个显示终端。如果倒车影像系统存在故障一般不会影响 OPS 系统的正常使用，而 OPS 如果有故障则会影响倒车影像的正常使用。根据此车的故障现象可以推断大概是 OPS 系统的故障或者是导航仪显示终端存在故障，再结合故障码来分析就基本将故障锁定在 OPS 系统。

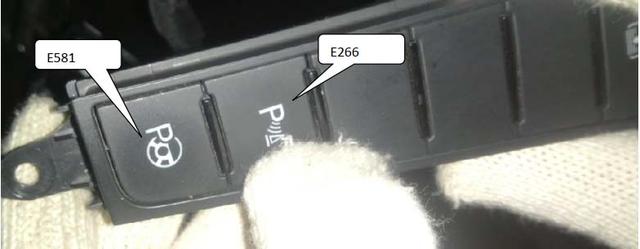

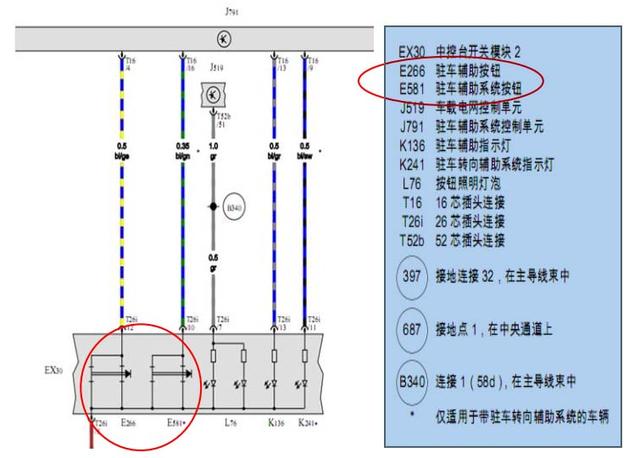

3、结合故障码分析电路图（见下图）：从电路图上可以看到有两个按钮开关： E266 驻车辅助按钮 E581 驻车辅助系统按钮

全新大众迈腾导航仪不显示倒车影像与OPS画面

全新大众迈腾导航仪不显示倒车影像与OPS画面

4、检查 E266 驻车辅助按钮相关电路正常，无短路或断路现象。

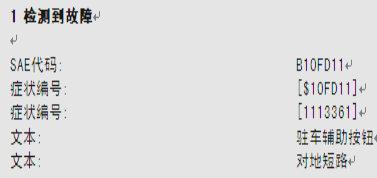

5、怀疑是按钮内部触点有时无法断开，进行常按此按钮想要做故障再现试验，这时出现了不同的故障码（见下图）

全新大众迈腾导航仪不显示倒车影像与OPS画面

通过模拟试验发现诊断仪故障码所提示的和电路图上所标示的不是同一个件，怀疑是诊断

仪软件翻译错误，正确的故障件应该是 E581 驻车辅助系统按钮。在对驻车辅助系统按钮进行模拟试验时发现此开关有时会出现无法自动弹起复位，同时伴随出现与进站时相同的故障码和相同的故障现象。

原因分析：E581 驻车辅助系统按钮有时无法自动复位

处理方法：更换E581驻车辅助系统按钮

案例点评及建议：

1、对于装备第二代泊车控制系统的车辆，如果后轮ABS传感器出现故障同样会有此相同的故障现象。

2、因诊断仪版本不同，有时软件翻译也会出现错误，这在以前的维修工作中也遇到过，所以有时也要对诊断仪所显示的故障内容进行一定的确认与验证。
